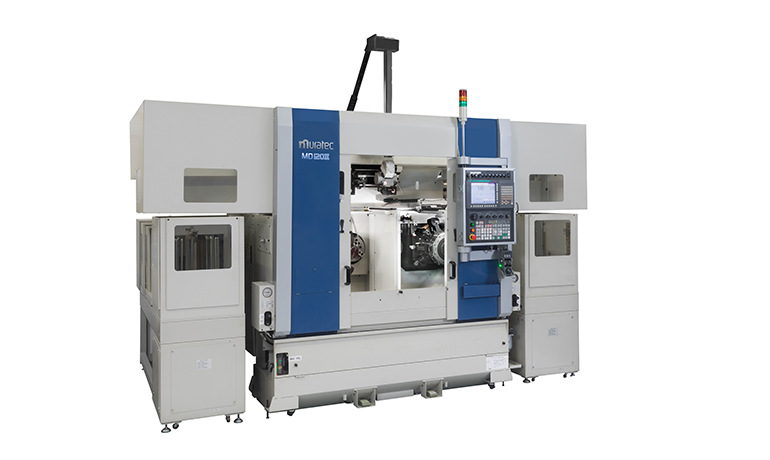

Muratec MD Serisi

MD Serisi, proses entegrasyonu, esnek parça üretimi ve hat planlamasında yeni bir konsepttir. Yeni MD serisi, kompakt hat işletimi, üretimde esneklik, çok yönlülük ve kolay set-up değişikliği için tasarlanmıştır. MD Serisi, yüksek hızlı, esnek bir entegre işleme hattı oluşturmak için MW / MS Serisi aynalara bağlanabilir. Tekrar aynalama olmadan beş yüzlü işleme yapılabilir. C ekseni iş mili ve çapraz ve alın frezeleme kafaları ile bir iş parçasının önü ve dört tarafı işlenebilir

Machine Model : MD60 MD120 MD100 MD200
Chuck size : STD: 165 mm (6″)
OPT: 210 mm (8″)
STD: 165 mm (6″)
OPT: 210 mm (8″)
210 mm (8″)
254 mm (10″)
210 mm (8″)
254 mm (10″)
Number of spindle : 1 2 1 2
Number of tools : 10 10 x 2 10 10 x 2
Spindle nose : JIS A2-5 JIS A2-5 JIS A2-6 JIS A2-6
Max. Spindle speed : 4500 rpm
3000 rpm,
6000 rpm (7.5 kW only)
4500 rpm
3000 rpm,
6000 rpm (7.5 kW only)
2000 rpm 2000 rpm
Spindle AC motor : STD : 7.5kW / 30 min
OP : 11 kW / 30 min
STD : 7.5kW / 30 min x 2
OP : 11 kW / 30 min x 2
STD : 11 kW / 30 min
OP : 22 kW / 30 min
STD : 11 kW / 30 min x 2
OP : 22 kW / 30 min x 2
Live tool motor : 2.5 kW, 8 N / continuous 2.5 kW, 8 N / continuous x 2 4 kW, 22 N / continuous 4 kW, 22 N / continuous x 2
Live tool speed : 4000 rpm 4000 rpm 3000 rpm 3000 rpm
Max. live tool diameter : Milling – Dia. 16 mm Tapping – M10 Milling – Dia. 16 mm Tapping – M10 Milling – Dia. 16 mm Tapping – M16 Milling – Dia. 16 mm Tapping – M16
Gross weight with loader : 2400 kg 5000 kg 4200 kg 7400 kg
